医用气体的减压稳压装置及工作流程

医用气体减压稳压装置是医用供气系统中位于气源与用气终端之间的核心压力调控设备，其功能是将气源输出的高压或中压气体精确降低并稳定至临床设备所需的安全压力范围，确保氧气、压缩空气、氮气等医用气体以恒定压力输送至手术室、重症监护室及普通病房等用气终端。该装置的设置须严格遵循GB 50751-2012《医用气体工程技术规范》的相关要求。
医用气体供应源的减压装置、阀门和管道附件等均应符合GB 50751第5.2节的有关规定。整个减压稳压装置通常采用双路冗余设计，每一路均应满足最大流量及安全泄放需要。装置主要由减压模块、安全阀、压力显示与监测组件、过滤器及控制阀门等部分组成。
减压模块是装置的核心部件，采用弹簧薄膜式或活塞式减压阀，通过压力反馈实现动态压力调节。当输入压力发生波动时，阀瓣根据出口压力变化自动调整开度，从而维持输出压力恒定。减压阀应采用经过脱脂处理的铜或不锈钢材质，并符合国家标准《减压阀 一般要求》GB/T 12244-2006的有关规定。

安全阀是保障系统安全的关键附件，安装在减压装置后侧，用于防止超压事故。安全阀应采用经过脱脂处理的铜或不锈钢材质的密闭性全启式安全阀，并符合《安全阀安全技术监察规程》TSG ZF001-2006的规定。安全阀开启压力应设置为1.1至1.25倍的管道系统最高工作压力，安全排放时应保证管道压力不大于1.25倍的最高工作压力，安全阀的回座压力应小于管道系统最高工作压力。
压力表用于实时显示减压装置进出口的压力数值，其精度不得低于1.6级，最大量程应为最高工作压力的1.5至2.0倍。过滤器安装在减压装置之前，过滤精度应为100μm，用于防止管道杂质进入减压阀影响其正常运行。
医用气体压力调控采用分级减压策略，根据气源压力等级和输送距离设置一级减压和二级稳压两个层级。
一级减压设置在气源站内，主要功能是将气源产生的高压气体降至中压范围。氧气瓶组输出的15MPa高压氧气经汇流排一级减压后降至0.6至1.0MPa，液氧贮罐及汽化器后的气体同样通过一级减压装置将压力调整至该范围。医用空气供应源同样配置减压装置，其过滤系统安装在减压装置的进气侧，并设置不少于两级的空气过滤器。

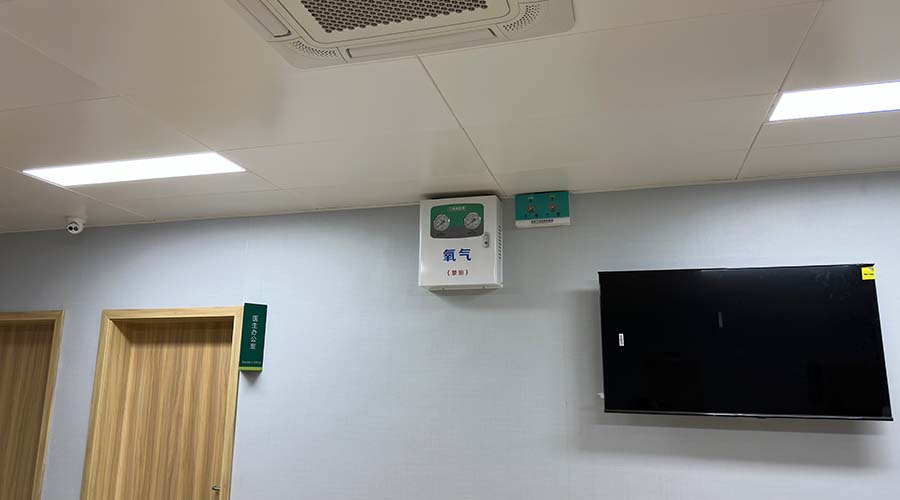

二级稳压装置又称二级减压箱或二级稳压箱，安装在各楼层或独立病区的主管道分支处，是中心供氧系统中位于一级减压之后、终端之前的核心压力调控设备。其核心定位是将中压氧气精准稳压到临床安全压力，通常输入压力为0.5至0.8MPa，输出压力稳定在0.35至0.5MPa，稳压精度控制在±0.02至±0.05MPa范围内。手术室、重症监护室等重点科室常单独配置二级稳压装置，以满足更高精度的压力要求。
当医用气体管道系统采用单一管道压力难以保证供应参数时，应在医疗建筑入口或适当位置设置医用气体减压装置。
减压稳压装置的工作遵循压力感知、阀芯调节、压力稳定输出的动态循环过程。
气体从气源经主干管输送至楼层入口的二级稳压装置，首先经过入口截止阀和过滤器，去除管道中可能存在的颗粒杂质，洁净气体随后进入减压阀腔体。减压阀采用弹簧薄膜式结构，薄膜上方的弹簧压力与薄膜下方出口气体压力形成动态平衡。当出口压力低于设定值时，弹簧推动阀瓣开启增大开度，使更多气体通过，出口压力回升；当出口压力高于设定值时，气体压力推动薄膜压缩弹簧，阀瓣开度减小，气体流量降低，出口压力下降。这一闭环调节机制确保输出压力不随输入压力波动或用气流量变化而产生过大变动。

双路冗余设计是保障供气连续性的重要措施。装置内部设置两个并联的减压回路，一路处于工作状态，另一路作为备用。当工作路出现故障或需要检修时，可手动或自动切换至备用路，确保气体供应不中断。这一设计符合GB 50751中关于生命支持区域必须保证供气连续性的强制性要求。
安全保护机制在系统中同步运行。当减压阀失效导致出口压力异常升高时，安装在减压装置后的安全阀自动开启泄压，将超压气体排放至室外安全处，待压力回落至正常范围后安全阀自动回座关闭。与此同时，压力监测组件将压力信号传送至区域报警箱，当压力超出额定值±20%时触发声光报警，提醒医护人员及时处置。
