医用气体工程汇流排设计安装施工

医用气体工程中，汇流排系统是保障医院气体连续供应的重要设备，主要用于氧气、笑气等气瓶的集中管理与自动切换。其设计、安装与施工所需空间需综合考虑设备尺寸、操作维护、安全间距及建筑结构等多方面因素。

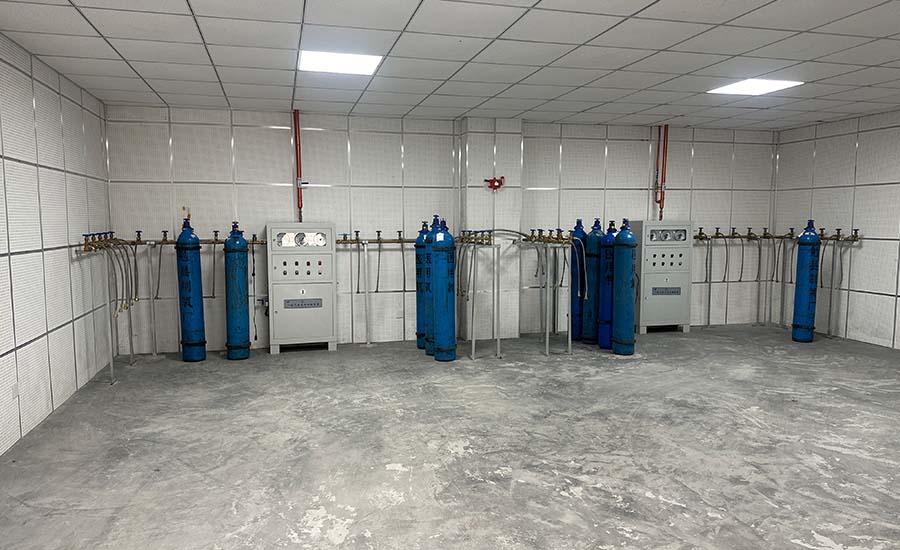

一般情况下，一套标准医用氧气汇流排系统（双侧切换，一用一备）占地面积约为2.5㎡至4㎡，最小安装空间建议不小于1.5米（宽）×2.5米（深）×2.2米（高）。该区域需为独立、通风良好、干燥且远离火源和高温的专用气瓶间，不得与其他设备或杂物混用。

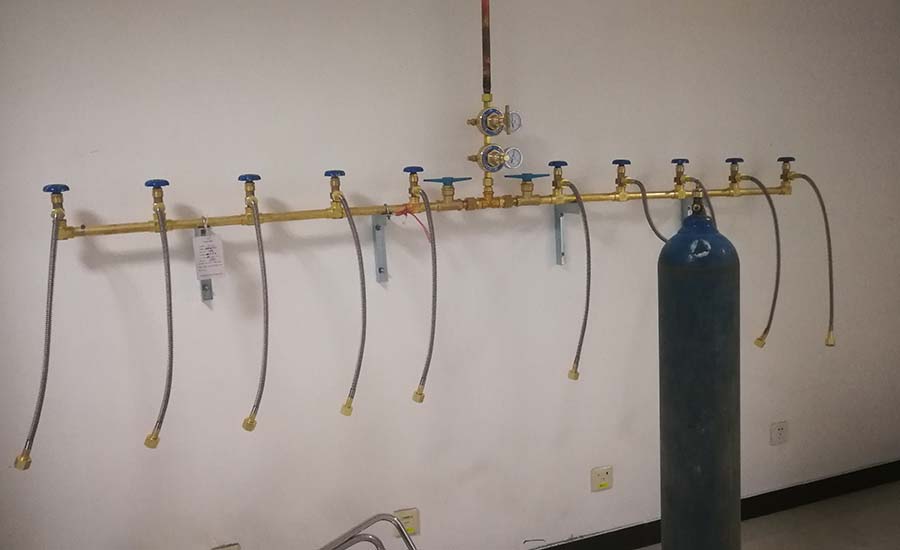

在平面布局上，汇流排设备通常靠墙布置，两侧气瓶组之间应留有不小于0.8米的操作通道，便于气瓶更换和检修。前方操作面净距不得小于1.2米，确保人员可安全操作阀门和压力表。气瓶应竖直固定于支架上，防止倾倒，每组气瓶架宽度根据气瓶数量而定，常见为6瓶、10瓶或12瓶组，每瓶间距约10~15厘米。

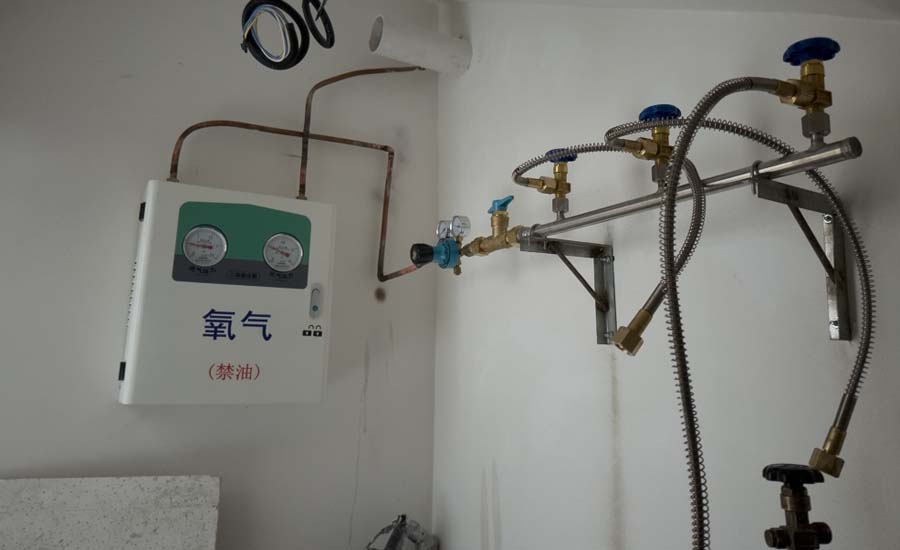

高度方面，汇流排装置安装高度一般在1.4~1.8米之间，便于观察压力表和操作切换开关。上方需预留至少0.5米空间，以满足管道引出和通风要求。若采用自动切换系统并集成报警装置，还需在侧方或后方预留控制箱安装位置。
此外，气瓶间应设置强制通风系统，换气次数不少于3次/小时，通风口位于墙下部，以排除可能泄漏的气体。房间门应外开，符合消防规范。若为液氧与钢瓶双源切换系统，还需考虑液氧储罐连接管道的走向与空间预留。

施工过程中，必须确保地面平整、承重达标，并做好防静电、防火、防爆措施。管道穿墙处需加套管，密封处理，避免污染。
综上所述，汇流排系统的空间需求虽不大，但对环境、安全和操作便利性要求较高，合理规划空间布局是保障系统稳定运行和医院用气安全的关键。
